Exemplos
de telas de resultados adicionais
do software S-PIV-3D
Reprodução

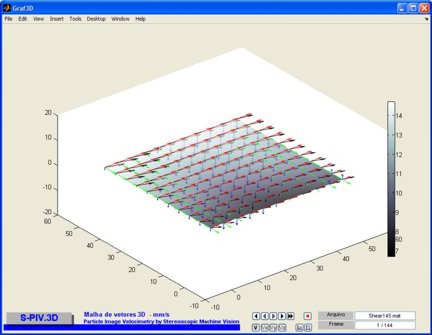

da tela de resultados mostrando o perfil de velocidades
na direção z do sistema de coordenadas.

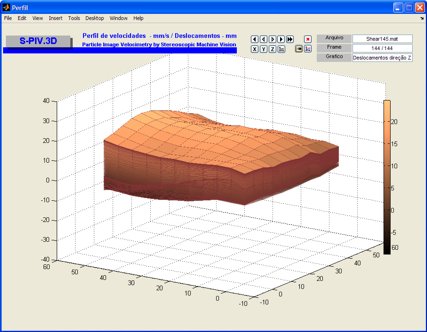

Reprodução da tela de resultados mostrando o deslocamento
na direção z do sistema de coordenadas.

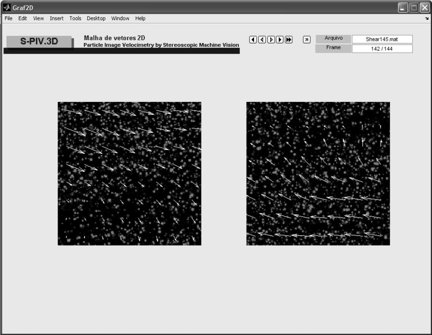

A figura ao lado é a reprodução de uma das telas de resultados do pograma S-PIV-3D. Nessa tela, em modo de aquisição e processamento tridimesional, são apresentados quadro a quadro os campos vetoriais sobre as imagens de aquisição dos dois pontos de vista. Através da apresentação sucessiva dos resultados é possível acompanhar o deslocamento das partículas e o lançamento vetorial para verificação da coerência. Um exemplo animado está inserido na seqüência.
No exemplo ao lado, com imagens obtidas no Túnel Hidrocinemático em modo 2D com uma barra de seção retangular interposta ao escoamento, são apresentados o campo vetorial e as linhas de corrente. A reprodução animada foi extraida das telas de resultados do software S-PIV-3D. Note-se o deslocamento das partículas de acordo com a vetorização e lançamento das linhas de corrrente.
Lançamento de resultados sobre a imagem de fundo
Ensaio em torno de um cilindro em modo 2D.
Produção de pulsos no escoamento. Ensaio em torno de um cilindro em modo 3D.
